For montering på gravemaskiner fra 11 til 18 tons

Vælg mellem EMD 15 med drejningsmoment fra 5 til 21 kNm

og

EMD 20 med drejningsmoment fra 11 til 30 kNm

[/vc_column_text][/vc_column][vc_column width=”1/4″][/vc_column][/vc_row][vc_row][vc_column width=”1/6″][/vc_column][vc_column width=”2/3″][vc_single_image image=”6275″ img_size=”full” alignment=”center” title=”Boremotor”][vc_column_text][/vc_column_text][/vc_column][vc_column width=”1/6″][/vc_column][/vc_row][vc_row][vc_column][/vc_column][/vc_row][vc_row][vc_column width=”1/3″][vc_column_text]

Auger Drev – Boremotorer

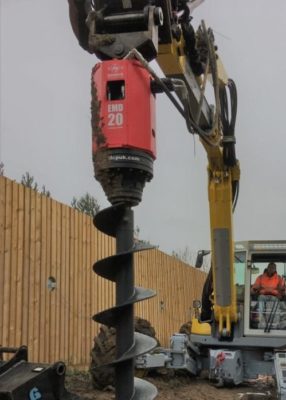

Dawson’s boremotorer er beregnet til montering på en gravemaskines arm via en monteringsplade. De drives af gravemaskinens hydraulik, der ellers anvendes til styring af skovlen.

En boremotor med auger kan bore lodrette huller overalt, hvor der er plads til en gravemaskine. Systemet er ideelt for boring på steder med lav frihøjde – bl.a. på jernbaneskråninger, under broer eller nær højspændingsledninger.

Vælg mellem to modeller, EMD15 og EMD20, der dækker et drejningsmoment (torque)  fra 5,59 kNm til 30,51 kNm – jfr. tabellen med specifikationer.

EMD står for Excavator Mounted Drill (Gravemaskinmonteret bor). EMD 15 er med to-vejs (bi-directional) motor med to hastigheder og to-trins gearkasse. EMD20 er med to-vejs (bi-directional) motor med variabel hastighed og tre-trins planet gearkasse.

Begge størrelser er velegnede for gravemaskiner fra 11 til 18 tons.

[/vc_column_text][vc_column_text][/vc_column_text][/vc_column][vc_column width=”1/3″][vc_single_image image=”2966″ img_size=”full” alignment=”center” title=”Auger Drev – Boremotor”][/vc_column][vc_column width=”1/3″][vc_column_text]

 Boremotor Specifikationer

EMD 15 EMD 15 EMD 20 EMD 20
Tryk Høj Torque Lav Torque Høj Torque Lav Torque
Bar kNm kNm kNm kNm
110 11,19 5,59 11,75
124 12,59 6,29 12,66
137 13,99 6,99 13,58
151 15,39 7,69 14,46
165 16,79 8,39 25,94
179 18,19 9,09 27,46
193 19,58 9,79 28,99
206 20,98 10,49 30,51

[/vc_column_text][/vc_column][/vc_row][vc_row][vc_column][vc_column_text]

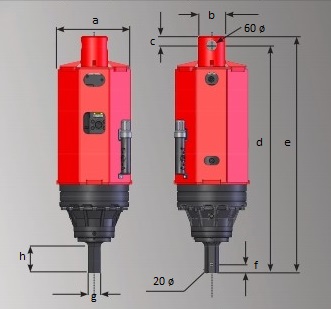

 Boremotorer – Dimensioner

a b c d e f g h Vægt kg
EMD 15 430ø 160ø 55 1327 1382 50,8 3”hex 162 374
EMD 20 430ø 160ø 55 1271 1326 50,8 3”hex 154 400

[/vc_column_text][vc_column_text][/vc_column_text][/vc_column][/vc_row][vc_row][vc_column][vc_separator color=”pink”][/vc_column][/vc_row][vc_row][vc_column width=”1/4″][vc_column_text]

Rotationshastigheder EMD 15

Flow Low Speed High Speed
Liter rpm rpm
75 8 16
113 12 24
151 16 32
190 20 40

[/vc_column_text][/vc_column][vc_column width=”1/4″][vc_column_text]

Rotationshastigheder EMD 20

Flow Low Speed High Speed
Liter rpm rpm
150 16 27
169 18 30
188 20 33
206 22 37
225 24 40

[/vc_column_text][/vc_column][vc_column width=”1/4″][vc_single_image image=”2968″ img_size=”full” alignment=”center”][/vc_column][vc_column width=”1/4″][vc_column_text]

Opbevaringsramme

Boremotorerne kan leveres med en praktisk opbevaringsramme. Rammen gør det let at montere motoren til gravemaskinen og at håndtere jordbor og forlængelser. Eliminerer behovet for løft fra jorden.

Rammen gør det sikkert at transportere udstyret til og fra byggepladser og gør rengøring af jordbor og forlængelser let.[/vc_column_text][/vc_column][/vc_row][vc_row][vc_column][vc_separator color=”juicy_pink”][/vc_column][/vc_row]
