Dawson Bundforskalling for støbning af betonhammer på Spunsvæg
[/vc_column_text][/vc_column][vc_column width=”1/4″][/vc_column][/vc_row][vc_row][vc_column width=”1/4″][/vc_column][vc_column width=”1/2″][vc_single_image image=”8163″ img_size=”large” alignment=”center” title=”Bundforskalling – Støbeplade”][/vc_column][vc_column width=”1/4″][/vc_column][/vc_row][vc_row][vc_column width=”1/4″][/vc_column][vc_column width=”1/2″][vc_column_text]

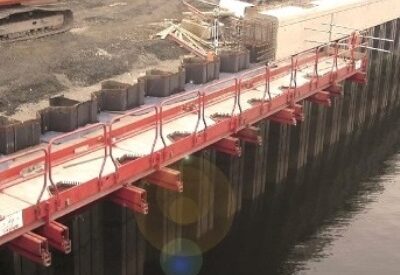

Dawson bundforskallingssystem – et system til hurtig og enkel opbygning af bundforskalling ved støbning af betonhamre på spunsvægge
Systemet kan anvendes på både U- og Z-spuns
– og det kan genbruges gang efter gang
Se også:
[/vc_column_text][/vc_column][vc_column width=”1/4″][/vc_column][/vc_row][vc_row][vc_column width=”1/3″][vc_column_text]
Bundforskallingssystemet
Systemet består af:
- Underrammer, der fæstnes mellem spunssiderne med bolte, der i midten af hovederne er forsynet med hårdmetalspidser. Ved fastspænding borer spidserne sig ind i spunsene. Alternativt fastgøres underrammerne på særlige beslag kaldt MDBS (“Medium Duty Support Brackets) – se nedenfor. De anvendes ved behov for montering på den flade side af spuns og fastgøres ved hjælp af deres excentrik i forud skårede huller.

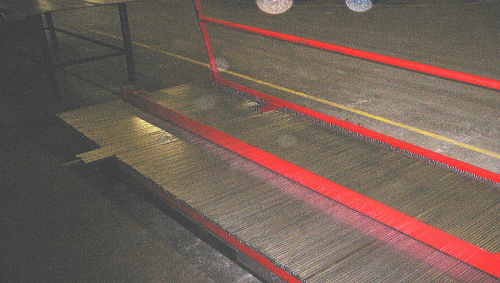

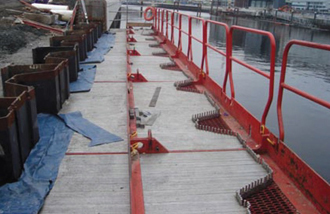

- Paneler placeres oven på underrammerne i forlængelse af hinanden. De er forsynet med et stort antal forskydelige, rektangulære stænger placeret inden for en rektangulær ramme og skydes ind mod den etablerede spunsvæg eller eventuelle borede pæle.

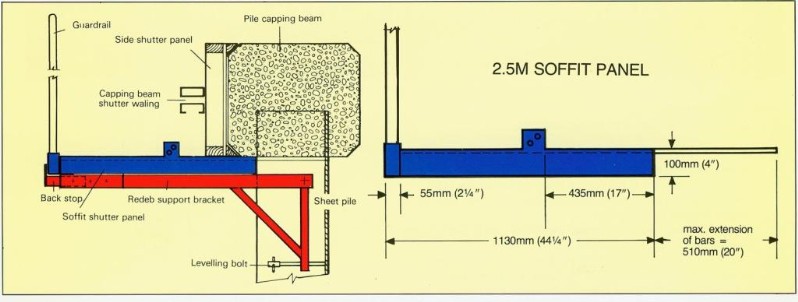

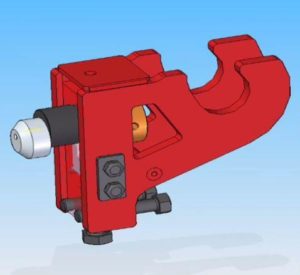

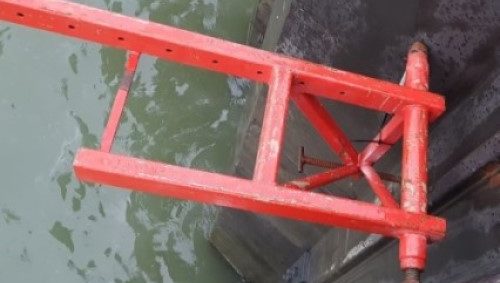

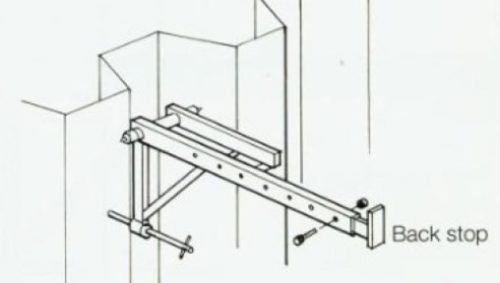

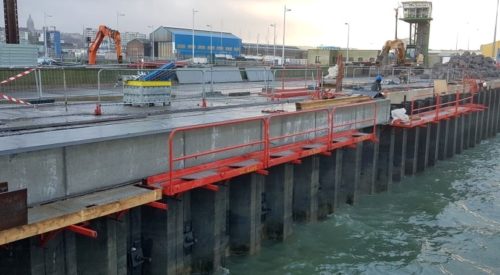

[/vc_column_text][/vc_column][vc_column width=”2/3″][vc_single_image image=”6381″ img_size=”full” alignment=”center” title=”Principskitse”][/vc_column][/vc_row][vc_row][vc_column width=”1/2″][vc_single_image image=”6716″ img_size=”500×283″ alignment=”center” title=”Principskitser af underrammer monteret mellem U-spuns og Z-spuns”][/vc_column][vc_column width=”1/2″][vc_single_image image=”6731″ img_size=”500×283″ alignment=”center” title=”Skitse af underramme med bagstop”][/vc_column][/vc_row][vc_row][vc_column width=”1/2″][vc_single_image image=”6720″ img_size=”500×283″ alignment=”center” title=”Panel med gelænder”][/vc_column][vc_column width=”1/2″][vc_single_image image=”6722″ img_size=”500×283″ alignment=”center” title=”Underramme monteret mellem Z-spuns”][/vc_column][/vc_row][vc_row][vc_column width=”1/3″][vc_single_image image=”6315″ img_size=”300 x 275″ alignment=”center” title=”MDBS – Medium Duty Support Brackets”][vc_column_text][/vc_column_text][/vc_column][vc_column width=”1/3″][vc_single_image image=”6316″ img_size=”300 x 275″ alignment=”center” title=”Underramme monteret i MDBS”][/vc_column][vc_column width=”1/3″][vc_single_image image=”6314″ img_size=”300 x 275″ alignment=”center” style=”vc_box_rounded” title=”MDBS fastgjort med sin ekcentrik”][/vc_column][/vc_row][vc_row][vc_column width=”2/4″][vc_column_text]
Installation af bundforskalling
Underrammer fæstnes i korrekt højde i hver “bug” af spunsvæggen ved hjælp af rammernes bolte, der skrues ind i spunssiderne med specialnøgle. Boltene er forsynet med spidser af hårdmetal, der derved trænger ind i spunsene. På U-spuns skrues boltene ind i spunslåsene; på Z-spuns på spunsfladerne.
Ved behov for montering af underrammer på den flade side af spuns eller på rør, fastgøres en MDBS (Medium Duty Support Bracket) i et til formålet boret hul.
Efter rammernes fastgørelse justeres de med justeringsboltene for neden, så de to øverste vanger er vandrette. Systemets paneler placeres oven på vangerne og boltes sammen. Bagstop monteres herefter i enden af vangerne – jfr. skitse.
De rektangulære stænger i panelerne skubbes ind mod spunsvæggen, idet man begynder med den dybeste del af hver spuns.
Stængerne behandles med fordel med formolie for at modvirke vedhæftning af beton.[/vc_column_text][/vc_column][vc_column width=”1/4″][vc_column_text]
Fordele ved Forskallingssystemet
Udstyret kan anvendes den ene gang efter den anden og er anvendeligt for alle typer spuns.
Udstyr med underrammer og paneler monteres og samles let og hurtigt af ufaglært personale efter kort indlæring.
Forskallingssystemet overflødiggør individuelle træpaneler tilpasset spunsprofilerne og svejsning med efterfølgende fjernelse af påsvejste beslag.
Standardpanelerne kan anvendes for mange typer betonhamre.[/vc_column_text][/vc_column][vc_column width=”1/4″][vc_column_text]
Produktivitet
50 underrammer med paneler og forskalling monteres normalt i løbet af en dag. Det svarer til ca. 50 m løbende betonhammer.
Udstyret deles med fordel op i to eller flere identiske sæt, så de hver dækker et passende stræk på et forud valgt antal løbende m spuns. Et stræk kan derved støbes medens et andet monteres og et tredje tørrer.
Seks timer efter støbning er paneler og underrammer klar til afmontering og klar til videre brug.
