Hydrauliske Vibratorer – Spunsvibratorer

Monteret på gravemaskine eller hængende fra kran

Dawson’s hydrauliske vibratorer er høj-frekvente vibratorer for installation og trækning af spuns, stålprofiler og stålrør.

Med monteret kompaktorplade er vibratorerne velegnede som vibrationshamre til kompaktering.

[/vc_column_text][vc_separator color=”juicy_pink”][/vc_column][/vc_row][vc_row][vc_column width=”1/3″][vc_column_text]

Dawson’s Hydrauliske Vibratorer

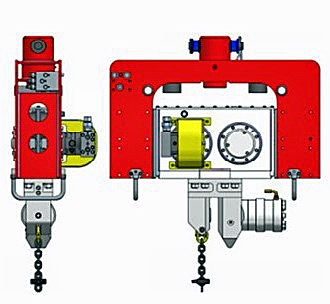

Dawson’s hydrauliske vibratorer er designet til gravemaskinmontering, men kan med en tilvalgt CSV-saddel (Crane Suspended Version) (rød del) ændres fra drift med gravemaskine til drift fra kran – og tilbage.

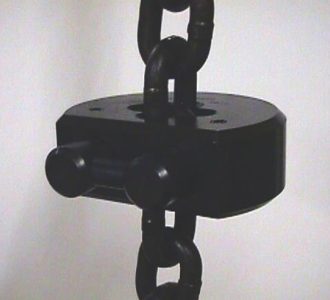

Vibratorerne leveres med spunsløfter (kædeklemme) – se nedenfor eller klik  Kædeklemme-Spunsløfter

Pæleinstallation ved gravemaskinmontering

Med Spunsløfteren løftes pælen (spunsen) til lodret og gribes med vibratorens klo. Vibratoren bringes i vibration, hvorefter den og pælen trykkes nedad med gravemaskinen. Tryk og vægt af vibrator og spuns medfører hurtig og indtrængning.

Fordele ved Dawson’s Hydrauliske Vibratorer

• Høj fleksibilitet pga. muligt valg mellem gravemaskinmontering og kranmontering, når CSV-version saddel er tilvalgt.
• Lav vibratorhøjde øger mulig spunslængde ved drift fra gravemaskine.
• Slank hammerdesign for installation af enkeltspuns.
• Leveres med opbevaringsramme som  tilvalg.

[/vc_column_text][/vc_column][vc_column width=”1/3″][vc_single_image image=”6113″ img_size=”339×359″ alignment=”center” title=”Dawson Vibrator Design”][vc_single_image image=”3694″ img_size=”450 x 575″ alignment=”center”][/vc_column][vc_column width=”1/3″][vc_column_text]

[/vc_column_text][/vc_column][/vc_row][vc_row][vc_column width=”1/2″][vc_column_text]

Specifikationer:Dawson’s Hydrauliske Vibratorer

Specifikation	Dim.	EMV70	EMV300	EMV450	EMV550
Statisk Moment	kgm	0.7	4.6	6.9	8.3
Frekvens	omdr/min	3000	2400	2460	2500
Centrifugalkraft	kN	70	300	450	550
Dynamisk masse	kg	410	625	1008	1150
Total Masse	kg	520	965	1275	1500
Max. Tryk/Træk	kg	2800	15000	15000	15000
Klo kraft	Tons	30	36	54	66

EMV = Excavator Mounted Vibrator

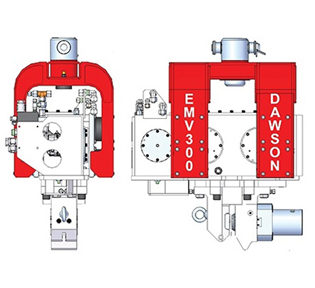

[/vc_column_text][/vc_column][vc_column width=”1/4″][vc_single_image image=”4356″ img_size=”315×288″ alignment=”center” title=”Vibrator for Gravemaskinmontering”][/vc_column][vc_column width=”1/4″][vc_single_image image=”3792″ img_size=”330×300″ alignment=”center” title=”Kædeklemme-Spunsløfter”][/vc_column][/vc_row][vc_row][vc_column width=”1/4″][vc_single_image image=”6119″ img_size=”263×350″ alignment=”center” title=”Kranversion med Caisson Kløer”][/vc_column][vc_column width=”1/4″][vc_single_image image=”4288″ img_size=”263×350″ alignment=”center” title=”Vibrator i Opbevaringsramme”][/vc_column][vc_column width=”1/2″][vc_column_text]

Stålspuns og Plasticspuns

Kløerne på Dawson vibratorer er standard forsynet med kæber for installation af stålspuns.

De mindre vibratorer EMV300 (centrifugalkraft 300 kNm) er velegnet for installation af plastik spuns.Til dette formål kan standardkæberne udskiftes med flade kæber.

Fra gravemaskine til kran

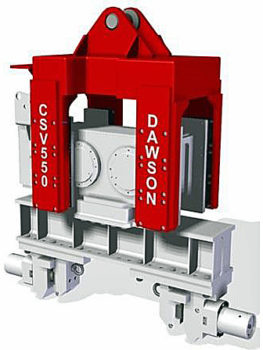

Sadlen (den røde del) på de Gravemaskinmonterede hamre (EMV-hamre – Excavator Mounted Hammers) kan udskiftes med en saddel til brug for drift fra kran. Med tilkøb af en CSV-saddel som ekstraudstyr (CSV – Crane Suspended Vibrator) kan vibratoren således drives fra såvel gravemaskine som kran.

Caissonbjælke med Kløer

Universal-kloen på en CSV version af EMV550 kan udskiftes med en Caissonbjælke med to kløer. Dette muliggør installation af rør fra 300 mm ø til 1100 mm ø.[/vc_column_text][/vc_column][/vc_row][vc_row][vc_column width=”1/6″][/vc_column][vc_column width=”2/3″][vc_column_text]

Optioner – Tilvalg

• CSV-saddel tíl anvendelse med kran.
• Caissonbjælke med klør for installation af rør.
• Svanehals til forlængelse af gravemaskinens bomlængde for installation af længere spuns.
• Hurtig Skift (Quick Hitch) for lettere og hurtigere montering og skift mellem vibrator og gravemaskine.

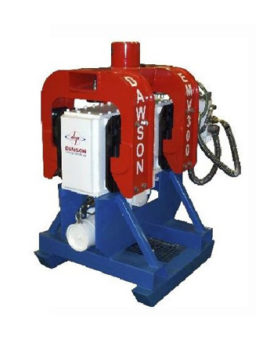

• Opbevaringsramme til opbevaring af vibrator væk fra mudder og snavs på byggepladsen. Letter monterng og demontering af vibratoren og skåner vibratoren.

[/vc_column_text][/vc_column][vc_column width=”1/6″][/vc_column][/vc_row][vc_row][vc_column width=”1/3″][vc_single_image image=”4314″ img_size=”330×304″ alignment=”center” title=”Svanehals for Hydraulisk Vibrator”][/vc_column][vc_column width=”1/3″][vc_single_image image=”4316″ img_size=”330×320″ alignment=”center” title=”Hydraulisk Vibrator med Hurtig Skift (Quick Hitch)”][/vc_column][vc_column width=”1/3″][vc_single_image image=”4313″ img_size=”330×304″ alignment=”center” title=”Hurtig Skift (Quick Hitch) for Pælevibrator”][/vc_column][/vc_row][vc_row][vc_column][vc_separator color=”juicy_pink”][/vc_column][/vc_row][vc_row][vc_column width=”1/2″][vc_column_text]

Olieflow

Olieflowet til vibratorens hydrauliske motorer bestemmer rotationshastigheden af dens aksler med excentrikker og dermed dens centrifugalkraft. Fuld rotationshastighed kræver et minimum flow – se tabellen. For vibratoren EMV450 opnås 460 omdr/min ved 195 l/min. Flow højere end minimum flow sendes tilbage til tanken. Ved montering anbefales det at sætte flowet fra gravemaskinen lidt højere end minimum flow for vibratoren. Hermed spares energi og dermed brændstof.

Max. flow er det maksimale flow, som flowregulatoren kan håndtere. Højere flow fører til instabilitet i flowreguleringen.

Olietryk

Hydraulikmotorernes størrelse – dvs. deres drejningsmoment (torque) – sikrer, at hamrenes omløbstal og centrifuglkraft opretholdes også under hård ramning. For at motorerne kan yde det drejningsmoment, de er konstrueret til, kræver de et vist minimum hydraulisk olietryk.

Ved minimum flow og minimum tryk kører vibratoren med normal hastighed og leverer den specificerede centrifugalkraft.

Max. tryk angiver det største tryk komponenter og motorer er konstrueret til. Dawson vibratorer har ikke trykaflastningsventiler, men forlader sig på gravemaskinernes aflastningsventiler.[/vc_column_text][/vc_column][vc_column width=”1/2″][vc_column_text]

Dawson Spuns- og Pælevibratorer – Hydraulik

Model	Centri-fugalkraft	Omdr/min	Min. Flow	Max. Flow	Min. Tryk	Max. Tryk	Hydraul. Kraft
	kN	rpm	l/min	l/min	bar	bar	kW
EMV300	300	2400	130	250	280	350	60
EMV450	450	2460	195	350	270	350	88
EMV550	550	2500	256	400	280	350	120



Krav til Gravemaskinens Motorstørrelse

En gravemaskine, der skal drive en hydraulisk vibrator, skal have en motorydelse der mindst svarer til vibratorens hydrauliske effekt. I modsat fald er gravemaskinens motor for lille til at udnytte vibratorens kapacitet.

Her skal man være opmærksom på, at kun ca. 70% af den for gravemaskinen oplyste nominelle motoreffekt er til rådighed for selve vibratoren. Resten af effekten medgår til gravemaskinens “egne funktioner”, køling, bevægelse af bom etc.[/vc_column_text][/vc_column][/vc_row][vc_row][vc_column][vc_separator color=”juicy_pink”][/vc_column][/vc_row][vc_row][vc_column width=”1/6″][/vc_column][vc_column width=”2/3″][vc_column_text]

Vibratorens hydrauliske effekt angives normalt i specifikationerne for pågældende vibrator. Hvis dette ikke er tilfældet kan den beregnes efter nedenstående formel:

Beregning af Hydraulisk Effekt

Flow [l/min] x tryk [bar]/600 = Hydraulisk Effekt  [kW]

———————————————————————

Som tommelfingerregel gælder:

Motorkraften på en gravemaskine, der skal drive en hydraulisk vibrator, skal være mindst 1,4 gange vibratorens hydrauliske effekt (kun 70% er til rådighed for vibratoren)
[/vc_column_text][/vc_column][vc_column width=”1/6″][/vc_column][/vc_row][vc_row][vc_column][vc_separator color=”juicy_pink”][/vc_column][/vc_row][vc_row][vc_column width=”1/3″][vc_column_text]

[/vc_column_text][/vc_column][vc_column width=”1/3″][vc_column_text]

Valg af Hydraulisk Vibrator for et givet Job

For valg af den rigtige hydrauliske vibrator til et givet job findes en række alment anvendelige tommelfingerregler. For ler er specielt amplituden vigtig. For sand er den mindre vigtig, men den bør være mellem 3 og 6 mm. Centrifugalkraften er derimod vigtigere.

For mere information – download pdf-filen nedenfor (er på engelsk):

[/vc_column_text][/vc_column][vc_column width=”1/3″][vc_column_text]

Vibratorfrekvenser – Hydrauliske Vibratorer

Normalfrekvens hydrauliske vibratorer roterer med mellem 1200 og 2000 omdr/min og vibrerer dermed med en frekvens på mellem 20 og 33 Hz.

Højfrekvente hydrauliske vibratorer roterer med mellem 2000 og 3000 omdr/min og dermed med en frekvens på mellem 33 and 50 Hz.[/vc_column_text][/vc_column][/vc_row][vc_row][vc_column width=”1/3″][vc_column_text]

“Vibratory Hammers for
Pile Driving”

[/vc_column_text][/vc_column][vc_column width=”1/3″][vc_column_text]

“How to select
the Right Vibratory Hammer“

[/vc_column_text][/vc_column][vc_column width=”1/3″][vc_column_text]Frekvens og Omløbstal

Frekvens (måles i HZ (Herz) = vibrationer per sekund).

Frekvensen svarer således til vibratorens rotationshastighed divideret med 60 (Rotationshastigheden måles i omdrejninger/min – omdrejninger per minut – svarende til det engelske rpm – revolutions per minute).[/vc_column_text][/vc_column][/vc_row][vc_row][vc_column][vc_separator color=”juicy_pink”][/vc_column][/vc_row][vc_row][vc_column width=”1/2″][vc_video link=”https://youtu.be/QdqxQEgdqJ4″ align=”center” title=”Video: Dawson Gravemaskinmonteret Vibrator – Princippet”][/vc_column][vc_column width=”1/2″][vc_video link=”https://youtu.be/pbVIicOmwM8″ align=”center” title=”Video: Dawson EMV400 installerer Stålspuns”][/vc_column][/vc_row][vc_row][vc_column width=”1/2″][vc_video link=”https://youtu.be/a5DRN14cdQg” align=”center” title=”Video: Kompaktering med Dawson EMV200 Vibrator”][/vc_column][vc_column width=”1/2″][vc_video link=”https://www.youtube.com/embed/yFZ6YpzUUL0″ title=”Video: Dawson EMV200 installerer Plasticspuns”][/vc_column][/vc_row][vc_row][vc_column width=”1/3″][vc_separator color=”juicy_pink”][/vc_column][vc_column width=”1/3″][vc_column_text]

For den teknisk interesserede

[/vc_column_text][/vc_column][vc_column width=”1/3″][vc_separator color=”juicy_pink”][/vc_column][/vc_row][vc_row][vc_column width=”1/3″][vc_column_text]

Egenfrekvens og Resonans

Begrebet resonans misforstås ofte.

Resonans

Ethvert fleksibelt legeme – også jord – har en Egenfrekvens, også kaldt Kritisk Frekvens eller Naturlig Frekvens. Hvis legemet påvirkes  med en udefra kommende svingning med nøjagtig denne frekvens, vil legemet reagere ved at svinge med kraftige udsving (stor amplitude) – kun begrænset af mulig dæmpning, kaldt dæmpningsfaktoren. Legemet er i resonans.

Dæmpning

Et eksempel fra anden teknologi: Hvis en rotor roterer med dens kritiske omløbstal, vil en udefra kommende kraft på rotoren få den til at bøje ud, så den roterer som et sjippetov og dermed have stor risiko for at knække.

Den såkaldte Forstørrelsesfaktor udtrykker størrelsen af udbøjningen (amplituden) ved den kritiske frekvens. Forstørrelsesfaktoren afhænger af kroppens dæmpning. Med lav dæmpning er forstørrelsesfaktoren høj.
[/vc_column_text][/vc_column][vc_column width=”1/3″][vc_column_text]

Egenfrekvensen af jord

De fleste jordlag har en egenfrekvens på mellem 15 og 20 Hz (svingninger per sekund). Dette svarer til et rotationshastighed  for en vibrator på 900 to 1200 rpm (omdrejninger per minut).

Når jord påvirkes med vibrationer i området omkring dens egenfrekvens, vil den reagere med svingninger med høje udslag (amplituder). Jo tættere den påvirkende frekvens er til jordens egenfrekvens, jo større udslag. Svingningerne vil forplante sig til omgivelserne. Resultatet er større eller mindre forstyrrelser i jorden i form af revner og sætninger – og ofte i skader på nærliggende bygninger.

Amplituden og dermed forstyrrelsernes størrelse påvirkes af jordens dæmpning, der afhænger af jordarter, lagdeling, vandindhold etc. Jo lavere dæmpning des større amplitude.

Højfrekvente vibratorer arbejder med omløbstal på mellem 2400 og 3000 omdr/min (40 og 50 Hz) og dermed bekvemt langt væk fra jords egenfrekvens. Denne type vibratorer foretrækkes normalt. Alle Dawson-vibratorer er højfrekvente.[/vc_column_text][/vc_column][vc_column width=”1/3″][vc_column_text]

Udnyttelse af jordens egenfrekvens

Meget lavfrekvente vibratorer kan med fordel anvendes i specielle tilfælde, hvor jordarten ved sin svingning bidrager til at forstærke indtrængningen af spunsen. Anvendte vibratorer kan have rotationshastigheder på 1200 til 1500 svarende til 20 til 25 Hz. Metoden er kun anvendelig med større vibratorer frit hængende fra kran og hvor arbejdet udføres langt væk fra bygninger og andre strukturer, der kunne blive beskadiget.
